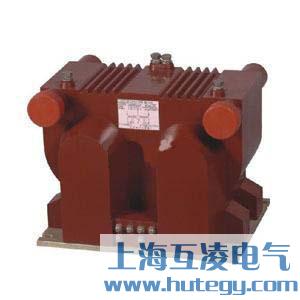

JSZV1-3R電壓互感器
產品詳情
JSZV1-3R電壓互感器概述
JSZV1-3R電壓互感器（Potential transformer 簡稱PT，也簡稱TV）和變壓器很相像，都是用來變換線路上的電壓。但是變壓器變換電壓的目的是為了輸送電能，因此容量很大，一般都是以千伏安或兆伏安為計算單位；而電壓互感器變換電壓的目的，主要是用來給測量?jī)x表和繼電保護裝置供電，用來測量線路的電壓、功率和電能，或者用來在線路發生故障時保護線路中的貴重設備、電機和變壓器，因此電壓互感器的容量很小，一般都只有幾伏安、幾十伏安，最大也不超過一千伏安。
JSZV1-3R電壓互感器為戶內式環氧樹脂澆注全封閉式產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中作電壓、電能測量和繼電保護用。
JSZV1-3R電壓互感器技術表
1. 配用熔斷器為XRNP□-12型，0.2A，50kA。（特殊要求請?jiān)谟嗀洉r(shí)注明）；
2. 局部放電水平符合GB1207-1997《電壓互感器》標準；
3. 其他技術參數見表
| 產品型號 |
額定電壓比 |
準確級及額定輸出 |
極限輸出 VA |
額定絕緣水平 |
熔斷器型號 | |||
| 0.2 | 0.5 | 0.2/0.2 | 0.5/0.5 | |||||
| JSZV1-3R | 3/0.1 | 30 | 80 | 800 | 12/42/75 | XRNP□－12 0.3A |
||
| 6/0.1 | ||||||||
| 10/0.1 | 20/60 | 60/60 | ||||||
- 產品名稱：
JSZV1-3R電壓互感器
- 型號：
JSZV1-3R
