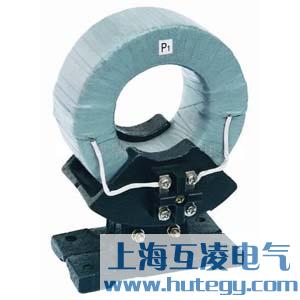

零序互感器

零序互感器簡介

電力行業使用的物品。零序互感器為單匝穿心式互感器，一般用與電力保護設備如：小電流接地選線裝置，微機消諧裝置等配套使用。

零序互感器概述

零序互感器在電力系統產生零序接地電流時與繼電保護裝置或信號配合使用，使裝置元件動作，實現保護或監控。
HS-LJK、HS-LXK系列零序互感器是電纜型,采用ABS工程塑料外殼、樹脂澆注成全密封；使用絕緣油制冷切割工藝，有效避免了互感器在長期使用過程中的銹蝕。絕緣性能好，外形美觀。具有靈敏度高、線性度好、運行可靠、安裝方便等特點。其性能優于一般的零序電流互感器，使用范圍廣泛，不僅適用于電磁型繼電保護，還能適用于電子和微機保護裝置。用戶可根據系統的運行方式，中性點有效接地或中性點非有效接地的不同，選用相適應的零序互感器。

零序互感器技術指標及使用環境

1、交流電壓0.4KV以上(電纜);
2、電網頻率50Hz;
3、同名端:一次由“L1”側穿入,二次為“K1”; 環境溫度：-10℃～40℃
·大氣壓力：80～110KPa
·空氣相對濕度：90%（25℃）、50%（40℃）

零序保護原理

零序電流保護具體應用可在三相線路上各裝一個電流互感器（CT），或讓三相導線一起穿過一零序CT，也可在中性線N上安裝一個零序CT，利用這些C.T來檢測三相的電流矢量和，即零序電流Io，IA+IB+IC=Io，當線路上所接的三相負荷完全平衡時（無接地故障，且不考慮線路、電器設備的泄漏電流），Io=0；當線路上所接的三相負荷不平衡，則Io=IN，此時的零序電流為不平衡電流IN；當某一相發生接地故障時，必然產生一個單相接地故障電流Id，此時檢測到的零序電流IO=IN+Id，是三相不平衡電流與單相接地電流的矢量和。
